產品介紹
● 該生產線對型材數控優化送料，連續切割、并對兩個斷面網時鐵削禪褶。可加工鋁門窗、鋁幕墻、工業鋁材及實木門窗。
● 傳統的鋁門窗的中梃加工，是由鋸切機床和端面銑床來完成?？偟墓に嚵鞒淌牵貉b料－鋸斷－卸料－搬運－裝料－銑第一個端面－卸料－裝料－銑另一個端面－卸料。整個流程中需要三次裝料和卸料，并需要一個料的搬運環節，占用勞動力多。
● 本加工中心是把鋸斷和銑端面的工藝集中到一起，得到成形的中梃料，此過程是數控加工（并且有優化下料功能）節省了勞動力，適合于中大型門窗加工企業批量生產。
● 本加工中心采用施耐德伺服控制系統，功能強大，按程序?qū)崿F(xiàn)優化自動送料、自動鋸切、自動高速銑削、自動出料、自動排料等這些完整的動作。
● 主要元器件及配件大部分采用名優進口配件，保證了設備的高效、高精度、高穩定性。

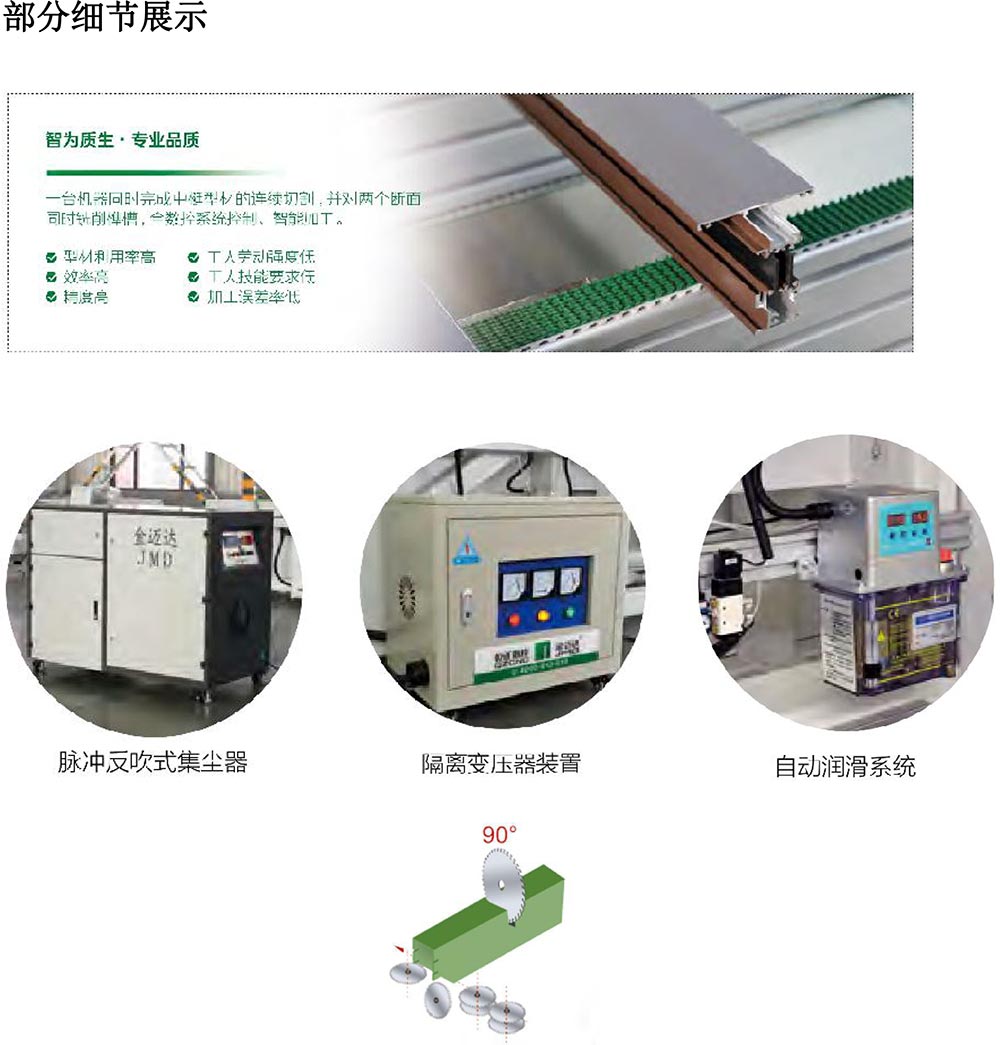

● 行業獨有的隔離變壓器裝置，排除外部電壓的不穩定性，使設備平穩運行。

產品參數

● 電源規格：三相四線380V/50Hz
● 總功率：26kW（其中集塵器3.7KW）
● 工作氣壓：0.5-0.8MPa
● 鋸片主軸電機：3kW
● 鋸片主軸轉速：3000r/min
● 銑刀主軸電機：3.0kWx2
● 銑刀主軸轉速：3000r/min
● 銑刀規格：標配250mm(厚度定制）最大300
● 銑刀主軸高度：90mm
● 型材毛坯長度：6500mm
● 型材加工長度：350-4500mm(可定制加長)
● 加工型材寬度：125mm
● 加工型材高度：125mm
● 榫槽銑削深度：60mm
● 送料機械手運行速度：0-70m/min
● 銑刀銑削運行速度：0-30m/min
● 銑刀垂直運行速度：0-30m/min
● 導軌、絲杠潤滑：定量潤滑系統
● 鋸片、銑刀潤滑、冷卻：自動噴霧潤滑、冷卻
● 外形尺寸：14.2米（長）×4.2米（長）×2.4米（長）
● 整機總重：約10500kg

產品配置

● 數控系統：施耐德（PLC、伺服）
● 直線導軌：臺灣上銀HIWIN
● 齒輪齒條：臺灣YYC
● 精密絲杠：臺灣TBI
● 鋸片電機：瑞德沃斯
● 氣路元件：臺灣亞德客（氣缸、電磁閥、管路、接頭）
● 低壓電器：施耐德、歐姆龍、霍尼韋爾
● 電線電纜：上海易初（主要）
● 金剛石鋸片：至廣
● 精密減速器：法斯頓（臺灣）
